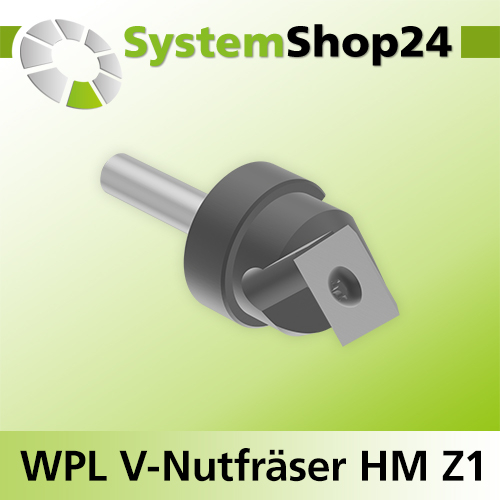

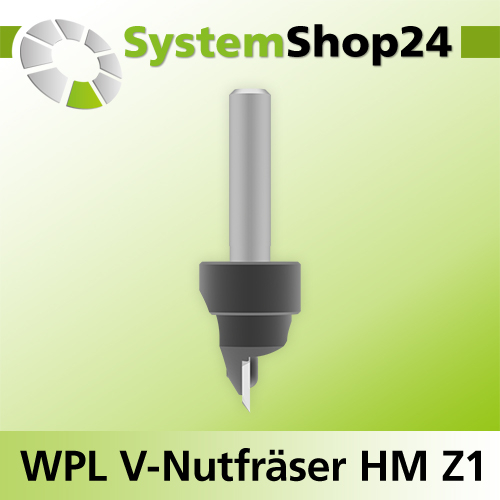

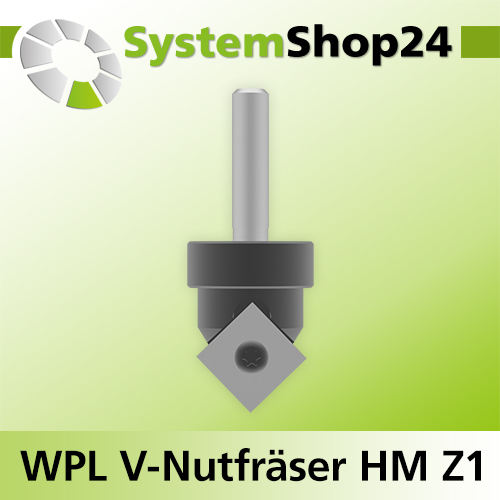

Systemshop24 Wendeplatten-V-Nut- und Schriftenfräser Z1 D24mm AL11mm 92° GL70mm S8mm RL

Systemshop24 Wendeplatten-V-Nut- und Schriftenfräser Z1 D24mm AL11mm 92° GL70mm S8mm RL

Artikelnummer SYSTEMSHOP24.3010.0240.01
Kategorie Wendeplatten-V-Nut- und Schriftenfräser Z1 D14,3-41,3mm 22,5-92° S8-12mm

29,72 €

inkl. 19% USt. , zzgl.

Nur 29,13 €
bei Vorkasse

ab 100 € Versandkostenfrei innerhalb von Deutschland

Stück

Lieferstatus: Sofort lieferbar

Technische Merkmale
- Schaftdurchmesser:
  8mm
- Durchmesser:
  24mm
- Arbeitslänge:
  11mm
- Gesamtlänge:
  70mm
- Schneiden:
  Z1
- Schneiden Anordnung:
  achsparallel

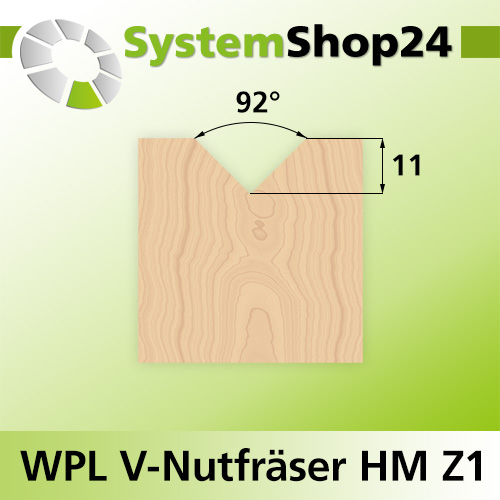

- Winkel:
  92°
- mit Wendeplatten:
  ja
Schneidstoff
- Schneidstoff:
  Vollhartmetall
Werkstückstoff
- Werkstückstoff:
  Weichholz Hartholz Vollholz- und Furnierwerkstoffe Holzspanwerkstoffe Holzfaserwerkstoffe Holz-Verbundwerkstoffe
Arbeitsgang/Anwendung
- Arbeitsgang/Anwendung:

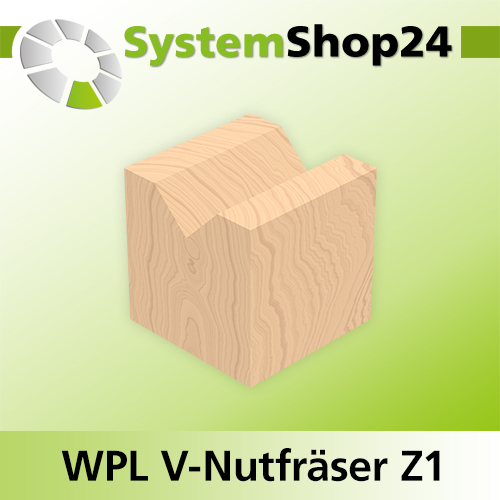

  Oberfräser zum Fräsen von V-Nuten und zum Gravieren von Schriftzügen.
Einsatzart
- Einsatzart:
  Gegenlauf Manueller Vorschub Mechanischer Vorschub
Maschine
- Maschine:
  Handoberfräse Tischoberfräse CNC-Fräsmaschine / Bearbeitungszentrum
Einsatzdaten
- Drehrichtung:
  Rechtslauf
- Drehzahl max:
  28000U/min
Einsatzhinweise
- mögliche Einbohrverfahren:
  Tauchfräsen / fliegend eintauchen Spiralförmiges Einbohren Axiales Einbohren
- Anzugsmoment Schraube/n Wendeplatte/n:
  2,3-3,8Nm
Normung
- Normung:
  DIN EN 847-2

Beschreibung
Frage zum Artikel
Zubehör

Systemshop24 Wendeplatten-V-Nut- und Schriftenfräser Z1 D24mm AL11mm 92° GL70mm S8mm RL

Der wählbare Schnittpunkt ermöglicht unterschiedliche Profilausprägungen.
Der Fräser verfügt über hochwertige und messerscharfe Hartmetallschneiden mit hervorragender Verschleiß- und Schlagfestigkeit, um eine maximale Oberflächenqualität zu gewährleisten.
Die rückschlagfreie Konstruktion des Fräsers ermöglicht ein sicheres Arbeiten gemäß den deutschen DIN-Normen.
Die mehrseitig verwendbaren Wendemesser erhöhen die Standzeit gegenüber festbestückten Fräsern und ermöglichen hochqualitative Schnittergebnisse.
Sein perfekt gehärteter und ausbalancierter brünierter Stahlkörper reduziert Vibrationen. Das sorgt für einen gleichmäßigeren Schnitt und maximale Kontrolle. Durch das Brünieren wird der Grundkörper vor Korrosion geschützt.
Laut sind die wichtigsten Angaben auf dem Schaft mit einem Laser eingraviert.
Der für den Messenwechsel notwendige Torx-Schlüssel ist im Lieferumfang enthalten.
Die austauschbaren Wendeplatten und Schrauben sowie den passenden TORX-Schlüssel finden Sie als Ersatzteil unter der Artikelbeschreibung in unserem Onlineshop als Link (X-Seller).

Dieser Fräser ist mit unterschiedlichen Radien oder Winkeln erhältlich, die alle denselben Grundkörper verwenden.
Dadurch können Sie Wendeplatten mit verschiedenen Radien oder Winkeln flexibel kombinieren.
Alternative Wendemesser finden Sie als X-Seller unterhalb der Artikelbeschreibung.

Anwendung:
Oberfräser zum Fräsen von V-Nuten und zum Gravieren von Schriftzügen.

Maschine:

/

Werkstückstoff:

Ausführung:
Umfangschneidend

Technische Informationen:
Achsparallele Schneiden

Sicherheitshinweis:
Prüfen Sie vor jedem Einsatz ob die Schrauben zur Befestigung der Wendeplatten fest angezogen sind.

Herstellerinformationen

Systemshop24

Albersdorfer Straße 29
04249 Leipzig
info@systemshop24.de

Produkteigenschaft	Wert

Bewertungen

Es gibt noch keine Bewertungen.
